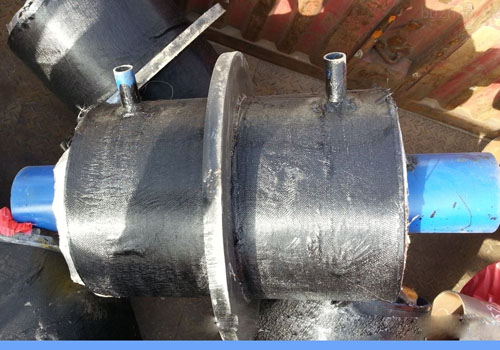

钢套钢地埋管/固定墩
发布时间：2016-01-23 15:45
钢套钢地埋管/固定墩
钢套钢保温管/管件
蒸汽管道中的凝结水是影响管道使用和输送效能的直接因素，因为在管道中输送是蒸汽，所以我们将蒸汽认为是管道中合理存在的，而因为温度、压力、输送距离、输送环境等因素的影响造成一部分蒸汽凝结成水，这部分水被视为管道中不合理的存在。作为不合理的存在的水是占用管道容积的，且是在管道底部的容积，根据各方面的因素考虑，凝结水会在管道的底部形成2mm-4cm的空间，虽然因为工作管是圆柱形的存在，但是这一部分凝结水也占用了一部分的管道容积，可用容积的降低，就导致蒸汽的输送量的降低，输送的降低及影响了管道的输送效能，所以为了提高效能，必须将凝结水排除管道外部，这样就用到疏水器。
钢套钢保温管/管件
疏水器的安装需要严格的计算，计算的原理根据工作管标高、管道压力，管道长度，管道口径，外部环境等各方面的因素，以159*4管道为例，地埋2m，入口压力为9kg，出口压力为7kg，蒸汽温度在380℃，长度为1km，地表温度为0℃的标准大气压、标准环境下，根据验算可以得出没间隔30-40m应安装一台疏水器，从安装疏水器的管道两侧10m距离开始，标高呈现慢慢降低的的一种状态，标高差距在10-20cm为宜，作为地埋2m的管道，根据其管径为159mm，所以安装疏水器的疏水井深度为3-3.5m为宜，原因有两个，一个是因为疏水器属于易损件，必须预留出更换疏水器的操作空间，第二个原因是考虑到重力的因素，连接疏水器的导水管是先从疏水器下部导出，然后导入水池的，所以预留出安装导水管的空间。
钢套钢保温管/管件
疏水阀疏水器的作用是自动、迅速地排出管道中的凝结水，并能阻止蒸汽逸漏。在排出凝结水的同时，排除管线中残留的空气和其他非凝性气体。选择的疏水器应具如下性能排凝结水量大，漏蒸汽量小能排出空气能承受一定的背压，对凝结水流量、压力和温度的适应性广，并可在凝结水流量、压力和温度等波动的较大范围内工作而不需要经常进行人工调节体积小、重量轻、结构简单、价格便宜、运行可靠、维修方便等。现在国内直埋蒸汽管道系统中所选用的疏水器主要是热动力型疏水器。热动力型疏水器靠流体动力学原理来自动启闭凝水排孔。
钢套钢保温管/管件
当冷凝水流入A孔时，靠凝结水压力顶开阀片，水经过环形槽B，从向下开的小孔排出。在此流动过程中，由于凝结水的比容不变，空气和凝结水通畅，阀片常开，连续排出。当蒸汽进入时，顶开阀片，蒸汽在阀片下面的A孔经B槽流向出口。在出口孔口处的较低压力作用下，蒸汽比容随压降急剧增大，阀片下面的蒸汽流速激增，使阀片下面的静压下降。与此同时，蒸汽被迫从阀片与阀盖之间的缝隙冲入阀片上部的控制室，在室内建立起足够高的压力，迅速将阀片向下关闭阻汽。因热动力型疏水器在阀片关闭后可以起到密封的作用，可以防止排出的凝结水倒灌回工作管，所以在热动力型疏水器的后面不在需要安装止回阀。
